Тестовая система AMS-8923
Особенности системы AMS-8923
• Частотный диапазон AMS-8923: 700 МГц - 6 ГГц
• Много-антенная решетка (23 антенны)
• Интегрированное устройство с лазерной регулировкой
• Система AMS-8923 с зоной соответствия воздушной среды поддерживает испытания и тесты сотовой связи (CTIA™), Wi-FiTM (РГС), WiMAX™ (RPT), A-GPS (CTIA) и TD-SCDMA (CTA™)
• Готовая система для MIMO ОТА
• Система поддерживает тестирование побочного излучения
• Тест-систему с разными размерами и различной конфигурации (по требованию Заказчика)
• Производство системы AMS-8923: ETS-Lindgren
Цена по запросу, e-mail: info@ems-kamera.ru
Описание AMS-8923 Over-The-Air Test Lab
Система AMS-8923 ETS-Lindgren представляет собой высокоскоростную много-антенную систему измерений.
Модель AMS-8923 создана для автоматизированного измерения характеристик антенн беспроводных устройств и устройств с беспроводными функциями.

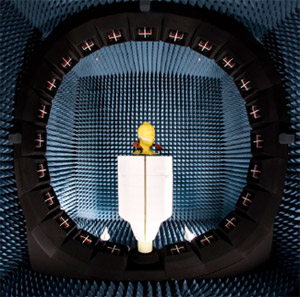

Тест-система AMS-8923 включает кольцевую много антенную решетку (антенны с двойной поляризацией).
Эти антенны (вместе) поддерживают тестирования в диапазоне 700 МГц - 6 ГГц.
Встроенная лазерная система помогает проводить позиционирование тестируемого устройства.
Переключатель в блоке управления тест-системой ETS-Lindgren AMS-8923 меняет скорость тестирования.
Мульти-антенная решетка
Высокая скорость, точность и производительность тестирования обеспечивается за счет 23-х антенн с двойной поляризацией, расположенных по кольцу через каждые 15°, а также за счет поглотительных материалов.
Диапазон частот
Двух-поляризованные антенны системы AMS-8923 поддерживают тестирование устройств в диапазоне частот 700 МГц - 6 ГГц.
Интегрированное лазерное выравнивание
Интегрированное лазерное выравнивание обеспечивает быстрое и точное позиционирование тестируемых устройств.
Готовая система «под ключ»
Базовая система антенных измерений AMS-8923 разработана в качестве общей платформы для поддержки тестирования различных беспроводных устройств и мобильных телефонов.
Камера AMS-8923 может оснащаться следующими дополнительными обновлениями для поддержки совместимых измерений:
• сотовой связи (CTIA)
• Wi-Fi
• WiMAX
• Assisted GPS (A-GPS)
• TD-SCDMA
• измерение паразитных излучений на соответствие
• поддержка MIMO для тестирования различных протоколов беспроводной связи
Конфигурация системы AMS-8923
Стандартная конфигурация
• Прямоугольная безэховая камера с РЧ экранированием, поглотительными материалами, с установкой (размером 3,96/3.96/3,96м)
• Система ETS-Lindgren с антеннами двойной поляризацией (23 шт.), расположенных по кругу через каждые 15°
• Контроллер позиционеров модели 2090 ETS-Lindgren
• Оптоволоконная система ETS-Lindgren с 4-мя каналами
• ПО EMQuest™ EMQ-100 для антенных измерений, устанавливается на ПК с интерфейсом GPIB и 3 драйвера ETS-Lindgren базы данных
• Конические логарифмические спиральные антенны ETS-Lindgren (2 шт.) круговой поляризации (левой и правой)
• Тестовый набор для калибровки
• Ферритовый РЧ кабель для калибровки и тестирования пассивной антенны
Дополнительные опции
• Система ETS-Lindgren с 47-ю антеннами, расположенных через каждые 7.5°
• Различные варианты РЧ испытательного оборудования ETS-Lindgren
• Экранированная комната для управления системой
• Дипольные антенны модели 3126 ETS-Lindgren для других частот
• Рамочные антенны модели 3127 ETS-Lindgren модель 3127 с другими центральными частотами
• Дополнительный протокол для ПО EMQuest-100
• Стандартный манекен руки для тестирования беспроводной трубки
• Тестовые приборы для подготовки системы
• Угломер для измерения углового разрешения на 1°
• Калибровочное оборудование
См. камеры серии AMS:
• AMS-7000 (700 МГц - 18 ГГц),
• AMS-8040 (400 МГц - 6 ГГц),
• AMS-8041 (400 МГц - 6 ГГц),
• AMS-8050 (700 МГц - 10 ГГц),
• AMS-8055 (700 МГц - 6 ГГц),
• AMS-8100 (800 МГц - 6 ГГц),
• AMS-8500 (700 МГц - 6 ГГц),
• AMS-8600 (400 МГц - 6 ГГц),
• AMS-8700 (690 МГц - 6 ГГц),
• AMS-8800 (700 МГц - 10 ГГц),
• AMS-8923 (700 МГц - 6 ГГц).
