Тестовая система AMS-8055
Особенности системы AMS-8055
• Эффективное выполнение измерения MIMO Over-the-Air (OTA)
• Выполнение измерений SISO ОТА
• Диаграммы направленности антенн в 2D/3D форматах
• Компактный, безэховый РЧ корпус
• Автономная передвижная система
• Не требуется специального монтажа
• Программное обеспечение EMQuest™ для сбора и анализа данных
• Идеально подходит для предварительных испытаний на соответствие требованиям стандартов
• Производство AMS-8055: ETS-Lindgren
Цена по запросу, e-mail: info@ems-kamera.ru
Описание системы AMS-8055

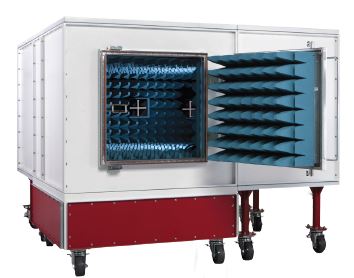

AMS-8055 - система ETS-LINDGREN MIMO с симуляцией среды, которая представляет собой компактную безэховую РЧ камеру, которая не требует специального предварительного монтажа.
Тест-камера AMS-8055 является автономной системой и имеет передвижную конструкцию, позволяющую легко ее перемещать (по зданию, сооружениям и пр.).
Система AMS-8055 применяется для тестирования беспроводных устройств, создания их прототипов, проверки, аттестации, отбора образцов, измерения производительности и необходимых характеристик.
Проверка на соответствие
Система AMS-8055 ETS-Lindgren способна проводить сертификационные испытания и осуществлять проверку устройства на соответствие требуемым стандартам.
Измерения в системе AMS-8055 MIMO показывают хорошую корреляцию, которая соответствует измерениям, сделанным в больших полностью безэховых камерах.
Компактная конструкция
Когда рабочее пространство в здание ограничено, компактная по размерам камера AMS-8055 является идеальным решением.
Тест-бокс AMS-8055 может быть использован в качестве самостоятельной тестовой лаборатории для быстрых, OTA измерений малых беспроводных устройств и мобильных телефонов (как для MIMO, так и для SISO ОТА).
Передвижная автономная система
Наличие передвижных элементов (шасси) делает возможным транспортировку камеры AMS-8055 между различными испытательными лабораториями.
Функциональность системы AMS-8055, в том числе ее способность перемещаться, делает ее идеальным решением для использования в многочисленных исследованиях.
Легкая установка конструкции
AMS-8055 легко устанавливается на новые или уже существующие конструкции.
Для установки камеры не требуется специального монтажа.
Кроме того, камера в сборе с подвижной ее частью, позволяет легко перемещаться в нужное место для испытания оборудования.
Программа EMQuest для сбора и анализа данных
В комплект системы AMS-8055 входит универсальное программное обеспечение EMQ-100, которое управляет сбором и анализом данных, полученных в результате исследований.
ПО EMQ-100 позволяет полностью автоматизировать процесс измерений, в том числе измерения диаграммы направленности антенн.
Дальнейшая обработка после исследований позволяет производить расчеты параметров пропускной способности и чувствительности, связанных с MIMO и SISO и многое другое.
Расширенные графические возможности позволяют отображать данные в форматах 2D и 3D, а также возможно экспортировать данные в Excel, в файлы PDF или сохранять в RTF формате.
Доступные измерения
• Измерения MIMO
• Общая излучаемая мощность (TRP)
• Эквивалентная изотропно излучаемая мощность (EIRP)
• Общая изотропная чувствительность (TIS)
• Излучаемая мощность (NHPRP)
• Изотропная чувствительность (NHPIS)
• Тестирование Pre-Compliance CTIA
Конфигурация AMS-8055
Стандартная конфигурация
• В безэховом защищенном поглотителями корпусе имеются:
- DUT позиционер
- измерительные антенны
- аксессуары
• ПО EMQuest для сбора и анализа данных
Опции
• VNA (калибровка камеры)
• Анализатор спектра
• Модуль EMCenter со встроенным контроллером
• Коммуникационные тестеры для дополнительных протоколов: LTE, Wi-Fi, WCDMA, TD-SCDMA
• Канал эмулятор
• Манекен «Сэм Фантом» головы, руки
Характеристики AMS-8055
Электрические характеристики
Напряжение:208-230 VAC, 50/60 Гц, 15А
Тип вилки: NEMA или Schuko (на выбор)
Физические характеристики
Размеры системы: длина/ширина/высота – 2,6м/2,6м/1,9м
Вес AMS8055: 1000 кг
Технические характеристики
Диапазон частот антенны: 700 МГц до 6 ГГц
Длина пути: 1,5 м
Разрешение позиционера: 0,1 град.
Защита > 100 дБ
