Тестовая система AMS-8700

тест-система AMS-8700


Особенности системы AMS-8700


• Подходит для LTE, WiMAX и 802.11n MIMO тестирования


• Подходит для оценки разнообразного приема


• Полная имитация РЧ среды


• Поддерживает разные модели кластеров


• Поддерживает входящую переменную углов, эффект Допплера, задержку распространения


• Запатентованная технология


• Производство тест-системы: ETS-Lindgren




Цена по запросу, e-mail: info@ems-kamera.ru


Описание системы AMS-8700

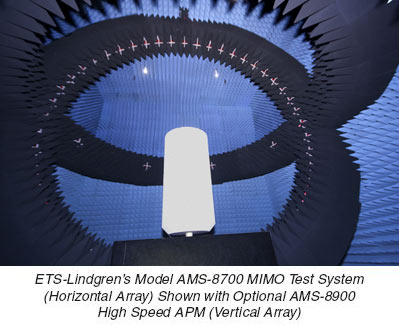

AMS-8700 - тестовая система ETS-Lindgren, позволяющая проводить измерения беспроводных устройств в моделируемой среде.

Тест-система AMS-8700 MIMO ОТА имитирует радиочастотную среду, в которой генерирует пространственное поле, аналогичное широкодиапазонному полю в реальной жизни.

В этой среде на платформу помещаются специальные макеты (головы, руки) и проводятся антенные измерения беспроводных устройств на соответствие заданным стандартам.

Моделируемая в системе AMS-8700 среда идеально подходит для оценки новых беспроводных технологий, таких стандартов, как: LTE, WiMAX, Wi-Fi 802.11n.

Тестовая система AMS-8700 имеет: антенную решетку с двойной поляризацией, безэховую камеру с поглотительными материалами (абсорберами), связь с испытательным оборудованием через пространственный канал эмулятора.

Безэховая камера обеспечивает полную изоляцию от помех и отражений в реальной среде и устраняет нежелательные отражения в тестовой среде.

В рабочем режиме беспроводного устройства при тестировании его в системе сигналы передаются на антенную решетку.

Пространственный канал эмулятор служит для подачи каждой антенны в массив со статистической выборки исходного сигнала(s) с соответствующим эффектом Допплера и задержкой распространения сигнала.

Системе позиционирования позволяет ориентировать в различных положениях тестируемое беспроводное устройство для определения его относительной производительности в моделируемой среде.

Специальная опция ETS-Lindgren EMQuest EMQ-108 MIMO OTA добавляет набор тестовых возможностей программного обеспечения EMQuest EMQ-100 для антенных измерений.

В этот дополнительный пакет опций относятся специализированные тесты для оценки пропускной способности беспроводного устройства в искусственной среде, а также R&D тесты, для оценки корреляции антенны (наряду с системой калибровки и проверочными тестами).

Базовая конфигурация системы ETS-Lindgren AMS-8700 обеспечивает моделируемую среду, пригодную для тестирования большинства беспроводных телефонов.

Доступна конфигурация системы с опциями для увеличения некоррелированного объема поля.

При добавлении компонентов опциональная система поддерживает измерения диаграммы направленности антенны, общей излучаемой мощности, общей изотропной чувствительности тестируемых беспроводных устройств.

Дополнительная ось массива и высокая скорость переключения матрицы позволяют с высокой скоростью проводить измерения диаграммы направленности антенны и TRP/TIS тестирование.


Конфигурация (стандартная)

Экранированная комната

• РЧ экранированный корпус (внутренний размер – 4,9/4,9/3,7м)

• РЧ экранированная ручная дверь (размер – 1,21/2,13м)

• воздушный фильтр (30,5/30,5см)

• фильтры для питания (1 на выходе, 2 для EUT, 1 для позиционера)

• оптоволоконные светильники

• проемы, панели, разъемы (N, SMA)

• напольное основание

• инсталляция

Поглотительные материалы

• стены и потолок (EHP-12PCL)

• пол (WW-12PCL)

Антенны

• MIMO двойной поляризации

коническая спиральная антенна EMCO-3102

• коническая спиральная антенна EMCO-3102L

• комплект из кабеля и коннекторов

Оборудование

• усилитель мощности LNA 8-ми портовый

• антенное сооружение

• Medium-Duty MAPS

• приспособление для тестирования мобильных устройств (до 0,45 кг.)

• крепления для тестируемых средне-размерных устройств

• приспособления для крепления телефона

• набор калибровки антенн

• набор калибровки РЧ кабеля

• 5-ти лучевой штатив для крепления основания тестируемого устройства

ПО и ПК

• программное обеспечение EMQuest для измерения ДНА

• тестовый пакет EMQuest™ 108 MIMO, включающий в себя тестирование пропускной способности

• ПК Dell (Intel Quad Core 2, 3,0 ГГц, 4 Гб DDR2 800 МГц SDRAM, 320 ГБ HDD, привод CD-RW/DVD, PCI-GPIB card, Windows Vista Business Edition)

Тестирование и интеграция

• испытания в соответствии с MIL-STD-285 / IEEE-299 (1 ГГц плоскости)

• интеграция тестовой системы ETS-lindgren AMS-8700 осуществляется с использованием ПО EMQuest™ EMQ-100

Дополнительные опции

• 16-ти антенная решетка

• дополнительные монтажные комплекты SAM

• дополнительное Precision Sleeve Dipoles

• дополнительное оборудование для передвижения

• дополнительные пакеты программного расширения EMQuest



См. камеры серии AMS:


AMS-7000 (700 МГц - 18 ГГц),

AMS-8040 (400 МГц - 6 ГГц),

AMS-8041 (400 МГц - 6 ГГц),

AMS-8050 (700 МГц - 10 ГГц),

AMS-8055 (700 МГц - 6 ГГц),

AMS-8100 (800 МГц - 6 ГГц),

AMS-8500 (700 МГц - 6 ГГц),

AMS-8600 (400 МГц - 6 ГГц),

• AMS-8700 (690 МГц - 6 ГГц),

AMS-8800 (700 МГц - 10 ГГц),

AMS-8923 (700 МГц - 6 ГГц).
