Тестовая система AMS-8040
Особенности системы AMS-8040
Диапазон частот: 400 МГц - 6 ГГц.
Изоляция РЧ: 80 дБ.
Длина пути: 1 м.
Позиционер: двухосевой DUT.
DUT I/O порты:
- разъем тип SMA – 2 шт.,
- разъем тип N – 3 шт.
Ролики для мобильности.
Монтаж и обучение на месте.
Производство системы: ETS-Lindgren.
Описание системы AMS-8040

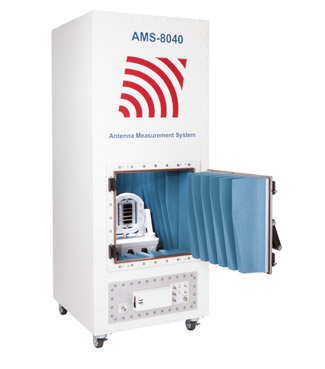

AMS-8040 - камера ETS-LINDGREN, представляющая портативный экранирующий тестовый бокс, предназначенный для измерения характеристик и тестирования беспроводных устройств, причем без излучения в эфир.
Тестовый бокс AMS-8040 может использоваться для: верификации оборудования, предварительной сертификации устройств, испытания образцов техники и измерения ее параметров.
Компактный размер (0,9 х 2,1 м) конструкции AMS-8040 и удобные передвижные ролики позволяют перемещать тест-камеру через дверные проемы в разные помещения.
Цена по запросу, e-mail: info@ems-kamera.ru
Антенны
Тест-бокс AMS-8040 оснащен антенной 3165-02 с двойной поляризацией, производящей как линейные, так и круговые измерения в диапазоне частот от 400 МГц до 6 ГГц.
Антенна устанавливается внутри камеры AMS-8040 на верхней панели корпуса.
При необходимости можно устанавливать другие аналогичные модели антенн, имеющие иной диапазон частот.
Две мульти-поляризованные антенны используется для связи с DUT.
Двухосевой позиционер
Для 3D антенных измерений в камере ETS-LINDGREN AMS-8040 используется двухосевой позиционер.
Данный позиционер сделан из диэлектрических материалов и предназначен для небольших устройств весом до 450 грамм.
Позиционер в системе AMS-8040 управляется при помощи программы EMQuest™.
РЧ экранирование
Тест-камера AMS-8040, как и многие камеры ETS-Lindgren, имеет специальную конструкцию с РЧ экранированием (внутренние стенки, дверь и пр.).
Специальные материалы, оригинальная дверка, вспомогательные элементы позволяют обеспечить камере ETS-Lindgren AMS-8040 высокую РЧ изоляцию, более чем 80 дБ.
Поглотители
В антенной измерительной системе AMS-8040 в качестве поглотительных материалов используются абсорберы FlexSorb™.
Абсорбер FlexSorb™ имеет отличные РЧ поглотительные свойства, а также гибкость, которая исключает его деформацию или поломку.
Поглотительный материал (абсорбер) способствует наиболее точному измерению характеристик образцов в камере AMS-8040.
Поглотительный материал в камере имеет разную структуру.
На внутренних стенах AMS-8040 используются конические клиновидные поглотители, внизу – пирамидальные, в зонах антенн – специальные пенообразные поглотительные материалы.
Разъемы
Камера ETS-Lindgren AMS-8040 поставляется с комплектом разъемов.
Данный комплект включает в себя: сетевой фильтр, два типа SMA и три разъема N-типа.
В камере AMS8040 предусмотрено два разъема ST, которые зарезервированы для двухосевого позиционера, два дополнительных разъема N-типа - для двух антенн DUT.
Программное обеспечение
Система ETS-Lindgren AMS-8040 использует универсальное программное обеспечение EMQ-100.
Программное обеспечение EMQ-100 позволяет автоматизировать процесс по измерению характеристик активных антенн, эффективно снимать их диаграммы направленности.
В процессе тестов и измерений, проводимых в AMS-8040, программа EMQ-100 производит расчеты величин по направленности, усилению, излучению, КПД, общей мощности и суммарной изотропной чувствительности.
Расширенные графические возможности позволяют отразить полученные в камере AMS-8040 данные в формате 2-D и 3-D, а также экспортировать их в Microsoft Excel, PDF-файлы или сохранить в формате RTF.
Применение
Тест-система AMS-8040 производства ETS-Lindgren разработана для измерения характеристик и тестирования без излучения в эфир беспроводных устройств.
Камера AMS-8040 может применяться для измерений приблизительных значений EIRP, EIS или RSSI в заданном направлении и поляризации (DUTs идут в комплекте с двухосевым позиционером).
Эти результаты могут быть использованы для сравнения нескольких идентичных устройств, а также сравнения устройств в различных условиях (внешние помехи и пр.)
Конфигурация
Стандартная конфигурация
• экранированный корпус с РЧ безэховой подкладкой, РЧ экранированные дверь, ролики
• двухосевой позиционер DUT
• одна измерительная антенна двойной поляризации, два мульти-поляризованные передающие антенны
• разъемы панели: два разъема SMA и три разъема N-Тип для DUT I/O
• Ethernet оптоволоконный медиа-конвертер
• РЧ кабель для измерительных и передающих антенн
• монтаж камеры – 2 дня и обучение на месте
• ПО EMQuest™
Дополнительные опции
• дополнительные антенны для дополнительных диапазонов частот
• дополнительные антенны для дополнительных диапазонов частот
• КИП, включая workstation
• EMQuest™ опции программного обеспечения:
- сотовый
- Wi-Fi
- A-GPS 2G/3G/4G (LTE)
- Bluetooth
- RSE
- LTE-SISO
- TD-SCDMA
• диапазон калибровки диполя (включая комплект тест-пакет)
Общие характеристики
Электрические характеристики антенн
Тип: двойной поляризации Vivaldi Array (измерения DUT)
Частота: 400 МГц - 6 ГГц
Кросс-поляризация: > 25 дБ
Сопротивление (номинальное): 50 Ом
Разъем: SMA (2)
РЧ экранирование
Изоляция (номинальная): > 80 дБ
Электропитание позиционера
Напряжение: 90 - 260 В, ток переменный, 50/60 Гц
Amps: 10
Гнездо: IEC 320
Физико-технические характеристики РЧ экранированного корпуса
Номинальный наружный размер: длина/ширина/глубина – 194,3/74,9/86,4см
Вес: 238 кг
Физико-технические характеристики РЧ экранированной двери
Размер: длина/ширина – 48,2/48,3 см
