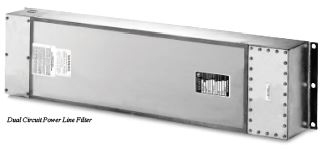

Двухпроводные однофазные фильтры LRX

Модели фильтров LRX

• LRX-2005-S2,

• LRX-2010-S2,

• LRX-2020-S2,

• LRX-2030-S2,

• LRX-2050-S2,

• LRX-2060-S2,

• LRX-2075-S2,

• LRX-2100-S2.

Производство: ETS-Lindgren.

Цена по запросу, e-mail: info@ems-kamera.ru

Характеристики фильтров LRX

Особенности фильтров

Двухпроводные системы AC с обоими линиями над землей.

Трехпроводные системы AC, один из проводников заземлен на корпус фильтра.

Электрические характеристики

Модель фильтра LRX	Номинальный ток	Вносимое затухание
LRX-2005-S2	2 x 5 A	100 дБ, 14 кГЦ - 40 ГГц
LRX-2010-S2	2 x 10 A	100 дБ, 14 кГЦ - 40 ГГц
LRX-2020-S2	2 x 20 A	100 дБ, 14 кГЦ - 40 ГГц
LRX-2030-S2	2 x 30 A	100 дБ, 14 кГЦ - 40 ГГц
LRX-2050-S2	2 x 50 A	100 дБ, 14 кГЦ - 40 ГГц
LRX-2060-S2	2 x 60 A	100 дБ, 14 кГЦ - 40 ГГц
LRX-2075-S2	2 x 75 A	100 дБ, 14 кГЦ - 40 ГГц
LRX-2100-S2	2 x 100 A	100 дБ, 14 кГЦ - 40 ГГц

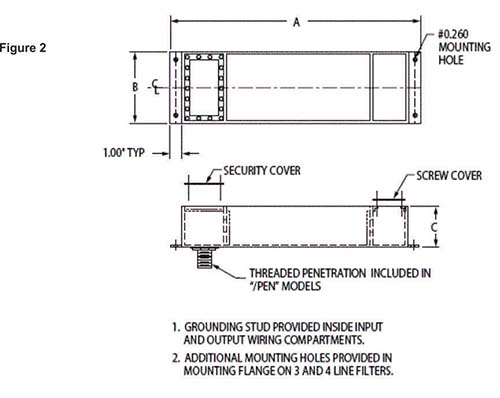

Электрические характеристики

Модель фильтра LRX	Высота корпуса	Ширина корпуса	Глубина корпуса	Вес изделия
LRX-2005-S2	94,0 см	22,9 см	12,7 см	27,2 кг
LRX-2010-S2	94,0 см	22,9 см	12,7 см	27,2 кг
LRX-2020-S2	94,0 см	22,9 см	12,7 см	27,2 кг
LRX-2030-S2	94,0 см	22,9 см	12,7 см	27,2 кг
LRX-2050-S2	111,8 см	35,6 см	15,2 см	45,4 кг
LRX-2060-S2	111,8 см	35,6 см	15,2 см	45,4 кг
LRX-2075-S2	111,8 см	35,6 см	15,2 см	45,4 кг
LRX-2100-S2	111,8 см	35,6 см	15,2 см	45,4 кг

Примечание:

для монтажа фильтры можно заказать с дополнительным набором «PEN».

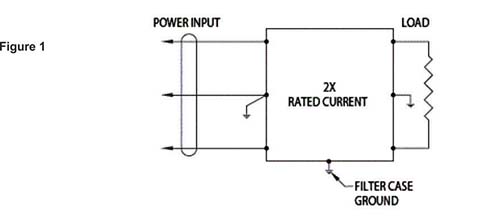

Схемы фильтров LRX

Примечание:

1. Доступны трехпроводные и четырехпроводные фильтры.

2. Доступны нестандартные размеры корпуса фильтра.

3. Специальные характеристики фильтров под заказ.

Фильтры ETS-Lindgren LRX из серии Power Line разработаны для эффективного экранирования камер и других измерительных сооружений, защищая от возможных помех линий питания (постоянного/переменного тока) во время осуществления испытаний.
