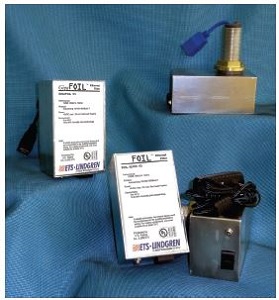

Фильтры Ethernet GigaFOIL v3

Особенности фильтров Ethernet GigaFOIL

• Вносимые потери:

- 100 дБ (10 кГц – 10 ГГц).

• Технология:

- оптоволоконное изоляционное соединение (FOIL).

• Не влияет на производительность сети.

• Не увеличивает количество скачков.

• Производство фильтров Ethernet: ETS-Lindgren.

Стандарты

• Ст.IEEE 802.3 10Base-T (Ethernet).

• Ст.IEEE 802.3u 100Base-T(Fast Ethernet).

• Ст.IEEE 802.3ab 1000Base-T (Gigabit Ethernet).

Цена по запросу, e-mail: info@ems-kamera.ru

Описание фильтров Ethernet GigaFOIL v3

Фильтры Ethernet GigaFOIL производства ETS-Lindgren используют запатентованную технологию и являются единственными фильтрами EMI/RFI для локальных сетей, предлагая на рынке производительность 100 дБ в диапазоне частот 10 кГц – 10 ГГц и выше.

Размещенные в едином корпусе, эти фильтры надежны и достаточно удобны для локальных сетей в экранированных камерах, комнатах и др.

Конструкция стандартных фильтров сигнальной линии базируется на конденсаторах и индукторах, которые устраняют нежелательные РЧ сигналы.

Однако, эти типы фильтров часто устраняют высокие частоты, которые составляют острые края острые края высокоскоростных цифровых сигналов прямоугольной волны, что ухудшает целостность сигнала.

Для исключения такого побочного необходимо для стандартных фильтров линейного сигнала расширить полосу пропускания, что позволяет беспрепятственно пройти сигналу на более высоких частотах.

Кроме того, важно отметить, что стандартные фильтры Ethernet сигнальной линии не различают сетевые сигналы и нежелательные сигналы.

Они действуют как «дыры» в защитном корпусе, для прохождения всех сигналов (хороших и плохих) в пределах полосы пропускания.

Фильтры Ethernet GigaFOIL (v.3) предназначены для 10/100 Ethernet и Gigabit Ethernet сетей.

Этот тип фильтра автоматически выбирает самую быструю скорость передачи и может транслировать между сетями 10/100 и Gigabit.

Примечание:

Данный продукт не может поддерживать Power Over Ethernet - POE (питание через Ethernet). Продукт может использоваться совместно с POE инжектором.

Производительность

Фильтры GigaFOIL имеют вносимые потери 100 дБ в радиусе 10 кГц – 10 ГГц.

Вносимые потери производительности экстраполируются от испытаний, выполняемых по MIL-STD-220B.

По сущности витая пара и соединения RJ-45 делают испытания по этому стандарту весьма сложной.

Технология FOIL

Фильтры Ethernet GigaFOIL используют технологию FOIL (оптоволоконное изоляционное соединение) для поддержания экранирования в 100 дБ.

Бесперебойная работа сети

Эти фильтры GigaFOIL конвертируют только Ethernet пакеты, так что нет передачи нежелательных сигналов в полосе пропускания.

Данные фильтры не будут создавать помехи и препятствовать сигналам в сети, увеличивать количество переходов или снижать производительность сети, которые являются общими проблемами со стандартными фильтрами сигнальной линии.

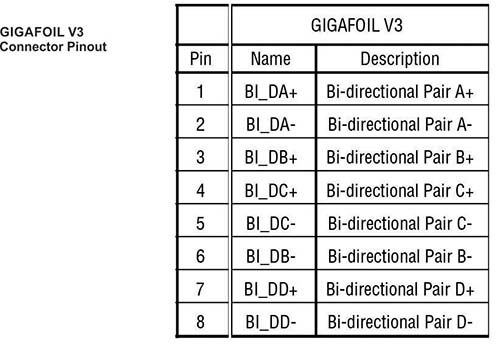

Характеристики фильтров Ethernet GigaFOIL

Электрические характеристики

• Эффективность экранирования: 100 дБ (10 кГц – 10 ГГц).

• Вносимые потери*: 100 дБ (10 кГц – 10 ГГц).

• Излучение**: ограниченное количество (уточняется у производителя).

• Auto Negotiation: автоматическая настройка скорости.

• Auto MDI/MDI-X: автоматическое определение и настройка MDI или MDI-X.

• Управление потоком: поддержка 802.3x управления потока для дуплексного режима и обратное для полудуплексного режима.

• Горячая смена: возможно подключение In/Out без влияния фильтра или других соединений.

• Автоматическое восстановление соединения: автоматически восстанавливается соединение сети после потери соединения.

Примечание:

* - производительность вносимых потерь экстраполируется по результатам испытаний, проведенных с использованием метода, максимально приближенного к MIL-STD-220B. Природа привязывания витой пары и разъемов RJ-45 делает испытания по этому стандарту затруднительными.

** - испытания на излучение проводились с использованием метода, максимально приближенного к CISPR 22 и FCC Part 15. Требуется установка фильтра Ethernet GigaFOIL v3 в экранированной комнате и тестирование с 3 метров вместо стандартных требований OATS. Фактические показатели могут отличаться в зависимости от фильтра.
