Многоконтурные фильтры LRX

Модели LRX фильтров

• LPRX-2x5, -3x5, -4x5,

• LPRX-2x10, -3x10, -4x10,

• LPRX-2x30, -3x30, -4x30,

• LPRX-2x50, -3x50, -4x50,

• LPRX-2x60, -3x60, -4x60,

• LPRX-2x100, -3x100, -4x100,

• LPRX-2x150, -3x150, -4x150,

• LPRX-2x200, -3x200, -4x200,

• LPRX-2x225, -3x225, -4x225,

• LPRX-2x250, -3x250, -4x250,

• LFPRX-2x225, -3x225, -4x225,

• LFPRX-2x250, -3x250, -4x250,

• LFPRX-2x300, -3x300, -4x300,

• LFPRX-2x400, -3x400, -4x400.

• Производство фильтров LRX: ETS-Lindgren.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание многоконтурных фильтров LRX

Многоконтурные фильтры LRX доступны в панелях типа NEMA, предназначенных для монтажа напольного, настенного.

Для обеспечения защиты эти панели имеют плотный отсек RFI, который отвечает критериям высокого класса исполнения.

Эффективность экранирования составляет 100 дБ в пределах 14 кГц – 40 ГГц.

Отфильтрованные силовые линии на выходе всегда защищены.

Фильтры серии LPRX имеют настенное крепление, фильтры серии LFPRX – напольное.

Характеристики фильтров LRX

Электрические характеристики

Модель фильтра LRE	Затухание вносимых потерь	Номинальный ток
LPRX-2x5*	60 Гц	2 x 5 A
LPRX-3x5	60 Гц	3 x 5 A
LPRX-4x5	60 Гц	4 x 5 A
LPRX-2x10*	60 Гц	2 x 10 A
LPRX-3x10	60 Гц	3 x 10 A
LPRX-4x10	60 Гц	4 x 10 A
LPRX-2x30*	60 Гц	2 x 30 A
LPRX-3x30	60 Гц	3 x 30 A
LPRX-4x30	60 Гц	4 x 30 A
LPRX-2x50*	60 Гц	2 x 50 A
LPRX-3x50	60 Гц	3 x 50 A
LPRX-4x50	60 Гц	4 x 50 A
LPRX-2x60*	60 Гц	2 x 60 A
LPRX-3x60	60 Гц	3 x 60 A
LPRX-4x60	60 Гц	4 x 60 A
LPRX-2x100*	60 Гц	2 x 100 A
LPRX-3x100	60 Гц	3 x 100 A
LPRX-4x100	60 Гц	4 x 100 A
LPRX-2x150*	60 Гц	2 x 150 A
LPRX-3x150*	60 Гц	3 x 150 A
LPRX-4x150*	60 Гц	4 x 150 A
LPRX-2x200*	60 Гц	2 x 200 A
LPRX-3x200	60 Гц	3 x 200 A
LPRX-4x200	60 Гц	4 x 200 A
LPRX-2x225*	60 Гц	2 x 225 A
LPRX-3x225*	60 Гц	3 x 225 A
LPRX-4x225*	60 Гц	4 x 225 A
LPRX-2x250	60 Гц	2 x 250 A
LPRX-3x250	60 Гц	3 x 250 A
LPRX-4x250	60 Гц	4 x 250 A
LPRX-2x300*	60 Гц	2 x 300 A
LPRX-3x300*	60 Гц	3 x 300 A
LPRX-4x300*	60 Гц	4 x 300 A
LPRX-2x400*	60 Гц	2 x 400 A
LPRX-3x400	60 Гц	3 x 400 A
LPRX-4x400	60 Гц	4 x 400 A

* - Not UL Listed

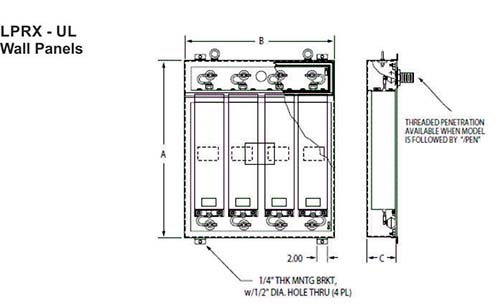

Физические характеристики

Модель фильтра	Высота корпуса ("А")	Ширина корпуса ("B")	Глубина корпуса ("C")	Приблизительный вес
LPRX-2x5*	91,4 см	30,5 см	15,2 см	31,8 кг
LPRX-3x5	91,4 см	61,0 см	15,2 см	43,1 кг
LPRX-4x5	91,4 см	61,0 см	15,2 см	54,4 кг
LPRX-2x10*	91,4 см	30,5 см	15,2 см	31,8 кг
LPRX-3x10	91,4 см	61,0 см	15,2 см	43,1 кг
LPRX-4x10	91,4 см	61,0 см	15,2 см	54,4 кг
LPRX-2x30*	91,4 см	30,5 см	15,2 см	36,3 кг
LPRX-3x30	91,4 см	61,0 см	15,2 см	49,9 кг
LPRX-4x30	91,4 см	61,0 см	15,2 см	63,5 кг
LPRX-2x50*	121,9 см	40,6 см	21,6 см	63,5 кг
LPRX-3x50	121,9 см	76,2 см	21,6 см	90,7 кг
LPRX-4x50	121,9 см	76,2 см	21,6 см	117,9 кг
LPRX-2x60*	121,9 см	76,2 см	21,6 см	63,5 кг
LPRX-3x60	121,9 см	76,2 см	21,6 см	90,7 кг
LPRX-4x60	121,9 см	76,2 см	21,6 см	117,9 кг
LPRX-2x100*	121,9 см	40,6 см	21,6 см	68,0 кг
LPRX-3x100	121,9 см	76,2 см	21,6 см	97,5 кг
LPRX-4x100	121,9 см	76,2 см	21,6 см	127,0 кг
LPRX-2x150*	142,2 см	50,8 см	30,5 см	131,5 кг
LPRX-3x150*	142,2 см	99,1 см	30,5 см	188,2 кг
LPRX-4x150*	142,2 см	99,1 см	30,5 см	244,9 кг
LPRX-2x200*	142,2 см	50,8 см	30,5 см	149,7 кг
LPRX-3x200	142,2 см	99,1 см	30,5 см	217,7 кг
LPRX-4x200	142,2 см	99,1 см	30,5 см	285,8 кг
LPRX-2x225*	142,2 см	50,8 см	30,5 см	163,37 кг
LPRX-3x225*	142,2 см	99,1 см	30,5 см	231,3 кг
LPRX-4x225*	142,2 см	99,1 см	30,5 см	299,4 кг
LPRX-2x250	142,2 см	99,1 см	30,5 см	163,37 кг
LPRX-3x250	142,2 см	99,1 см	30,5 см	231,3 кг
LPRX-4x250	142,2 см	99,1 см	30,5 см	299,4 кг
LPRX-2x300*	188,0 см	50,8 см	35,6 см	167,8 кг
LPRX-3x300*	188,0 см	99,1 см	35,6 см	238,1 кг
LPRX-4x300*	188,0 см	99,1 см	35,6 см	308,4 кг
LPRX-2x400*	188,0 см	99,1 см	35,6 см	172,4 кг
LPRX-3x400	188,0 см	99,1 см	35,6 см	244,9 кг
LPRX-4x400	188,0 см	99,1 см	35,6 см	317,5 кг
