Одно- и двухпроводные фильтры LRW
![Одно- и двухпроводные фильтры LRW](/images/foto/ris1_Single_Dual_Line_Filters.jpg)
Модели фильтров LRW
• Модель LRW-2005-S1.
• Модель LRW-2010-S1.
• Модель LRW-2030-S1.
• Модель LRW-1050-S1.
• Модель LRW-2050-S1.
• Модель LRW-1060-S1.
• Модель LRW-2060-S1.
• Модель LRW-1100-S1.
• Модель LRW-2100-S1.
Производитель: ETS-Lindgren.
Цена по запросу, e-mail: info@ems-kamera.ru
Особенности фильтров
• Диапазон: 14 кГц – 40 ГГц.
• Количество линий: одна, две.
• Максимальное напряжение (0 – 60 Гц):
- 277 В на GND,
- 480 В на линии.
• Вносимые потери (MIL-STD-220C): 100 дБ.
• Производительность для стандартных требований.
Информация об одно- и двухпроводных LRW фильтрах
Однопроводные и двухпроводных фильтры серии LRW имеют умеренную производительность, которая соответствует стандартным требованиям.
Фильтры LRW устанавливаются через экранированные стены и другие элементы.
Данные фильтры разработаны и произведены по новой версии UL-1283 согласно директиве низкого напряжения 2006/95/EC и IEC 60939.
Одно- и двухпроводных фильтры серии LRW имеют хорошие показатели по вносимым потерям (100 дБ, 14 кГц – 40 ГГц) согласно MIL-STD-220C.
Характеристики фильтров
Характеристики электрические
Модель фильтра LRW | Номинальный ток |
LRW-2005-S1 | 5 А |
LRW-2010-S1 | 10 А |
LRW-2030-S1 | 30 А |
LRW-1050-S1 | 50 А |
LRW-2050-S1 | 50 А |
LRW-1060-S1 | 60 А |
LRW-2060-S1 | 60 А |
LRW-1100-S1 | 100 А |
LRW-2100-S1 | 100 А |
Технические диаграммы
![Одно- и двухпроводные фильтры LRW Insertion Loss No Load 14K](/images/foto/ris2_Single_Dual_Line_Filters_LRW_Insertion_Loss_No_Load_14K.jpg)

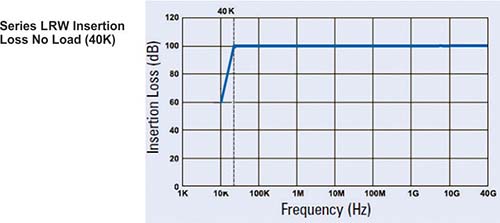

![Одно- и двухпроводные фильтры LRW Insertion Loss No Load 40K](/images/foto/ris3_Single_Dual_Line_Filters_LRW Insertion_Loss_No_Load_40K.jpg)
Технические схемы

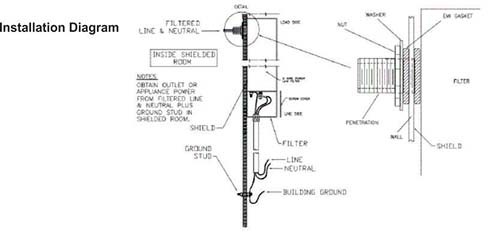

![Одно- и двухпроводные фильтры LRW Install Diagram](/images/foto/ris4_Single_Dual_Line_Filters_Install_Diagram.jpg)

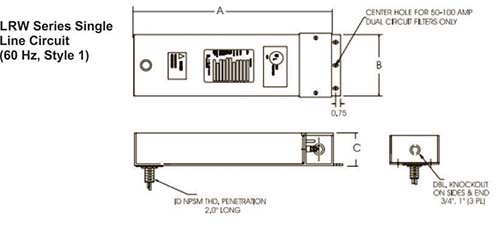

![Одно- и двухпроводные фильтры LRW Diagram](/images/foto/ris5_Single_Dual_Line_Filters_Diagram.jpg)
Характеристики физические
Модель фильтра LRW | Высота корпуса ("A") | Ширина корпуса ("B") | Глубина корпуса ("C") | Вес фильтра |
LRW-2005-S1 | 55,9 см | 20,3 см | 15,2 см | 10,9 кг |
LRW-2010-S1 | 55,9 см | 20,3 см | 15,2 см | 10,9 кг |
LRW-2030-S1 | 55,9 см | 20,3 см | 15,2 см | 18,1 кг |
LRW-1050-S1 | 86,4 см | 20,3 см | 15,2 см | 31,8 кг |
LRW-2050-S1 | 86,4 см | 20,3 см | 15,2 см | 36,3 кг |
LRW-1060-S1 | 86,4 см | 20,3 см | 15,2 см | 31,8 кг |
LRW-2060-S1 | 86,4 см | 40,6 см | 15,2 см | 36,3 кг |
LRW-1100-S1 | 86,4 см | 40,6 см | 20,3 см | 40,8 кг |
LRW-2100-S1 | 86,4 см | 40,6 см | 15,2 см | 45,4 кг |
