Многоконтурные фильтры LRE

Особенности фильтров LRE

• Диапазон: 150 кГц – 40 ГГц.

• Вносимые потери: 100 дБ.

• Высокая эффективность:

- для невысоких требований.

• Двух-линейные или многолинейные.

• Максимальное напряжение:

- 0 – 60 Гц, 277 В – GND, 480 В (линейное).

- 0 – 400 Гц, 125 В – GND, 208 В (линейное).

• Производство фильтров LRE: ETS-Lindgren.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание многоконтурных фильтров LRE

Многоконтурные фильтры LRE производства ETS-Lindgren разработаны для невысоких требований к фильтрации.

Эти многоконтурные фильтры обычно используются в модульных экранированных камерах, экранированных комнатах, комнатах с линиями FOIL, имеющих невысокую производительность.

Фильтры LRE сконструированы для двух - четырех проводных применений.

Все фильтры серии Power Line разрабатываются и изготавливаются для требований не менее UL-1283 и/или MIL-F-15733.

Крепеж оборудования позволяет устанавливать такие фильтры через экранированные стены.

Катушки коррекции фактора силы рекомендованы для фильтров 400 Гц 30 А или выше.

Характеристики фильтров LRE

Электрические характеристики

Модель фильтра LRE	Затухание вносимых потерь	Номинальный ток	Количество контуров
LRE-2030	60 Гц	30 А	2
LRE-2050	60 Гц	50 А	2
LRE-2060	60 Гц	60 А	2
LRE-2075	60 Гц	75 А	2
LRE-2100	60 Гц	100 А	2
LRE-2150	60 Гц	150 А	2
LRE-2225	60 Гц	225 А	2
LRE-2250	60 Гц	250 А	2
LRE-2300	60 Гц	300 А	2
LRE-2400	60 Гц	400 А	2
LRE-3030	60 Гц	30 А	3
LRE-3050	60 Гц	50 А	3
LRE-3060	60 Гц	60 А	3
LRE-3075	60 Гц	75 А	3
LRE-3100	60 Гц	100 А	3
LRE-3150	60 Гц	150 А	3
LRE-3225	60 Гц	225 А	3
LRE-3250	60 Гц	250 А	3
LRE-3300	60 Гц	300 А	3
LRE-3400	60 Гц	400 А	3
LRE-4030	60 Гц	30 А	4
LRE-4050	60 Гц	50 А	4
LRE-4060	60 Гц	60 А	4
LRE-4075	60 Гц	75 А	4
LRE-4100	60 Гц	100 А	4
LRE-4150	60 Гц	150 А	4
LRE-4225	60 Гц	225 А	4
LRE-4250	60 Гц	250 А	4
LRE-4300	60 Гц	300 А	4
LRE-4400	60 Гц	400 А	4
LRE-2030-4	400 Гц	30 А	2
LRE-2050-4	400 Гц	50 А	2
LRE-2060-4	400 Гц	60 А	2
LRE-2075-4	400 Гц	75 А	2
LRE-2100-4	400 Гц	100 А	2
LRE-2150-4	400 Гц	150 А	2
LRE-2225-4	400 Гц	225 А	2
LRE-2250-4	400 Гц	250 А	2
LRE-2300-4	400 Гц	300 А	2
LRE-2400-4	400 Гц	400 А	2
LRE-3030-4	400 Гц	30 А	3
LRE-3050-4	400 Гц	50 А	3
LRE-3060-4	400 Гц	60 А	3
LRE-3075-4	400 Гц	75 А	3
LRE-3100-4	400 Гц	100 А	3
LRE-3150-4	400 Гц	150 А	3
LRE-3225-4	400 Гц	225 А	3
LRE-3250-4	400 Гц	250 А	3
LRE-3300-4	400 Гц	300 А	3
LRE-3400-4	400 Гц	400 А	3
LRE-4030-4	400 Гц	30 А	4
LRE-4050-4	400 Гц	50 А	4
LRE-4060-4	400 Гц	60 А	4
LRE-4075-4	400 Гц	75 А	4
LRE-4100-4	400 Гц	100 А	4
LRE-4150-4	400 Гц	150 А	4
LRE-4225-4	400 Гц	225 А	4
LRE-4250-4	400 Гц	250 А	4
LRE-4300-4	400 Гц	300 А	4
LRE-4400-4	400 Гц	400 А	4

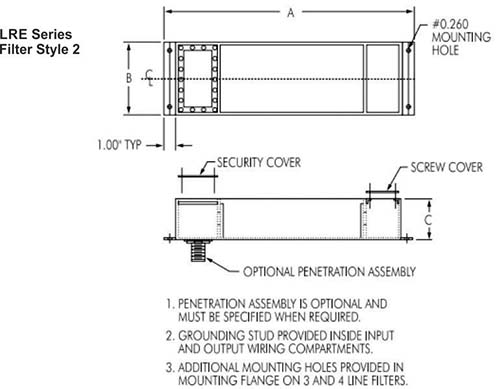

Физические характеристики

Модель фильтра LRE	Высота корпуса	Ширина корпуса	Глубина корпуса
LRE-2030	53,97 см	12,7 см	7,62 см
LRE-2050	81,28 см	22,86 см	15,24 см
LRE-2060	81,28 см	22,86 см	15,24 см
LRE-2075	106,7 см	24,5 см	24,5 см
LRE-2100	106,7 см	24,5 см	24,5 см
LRE-2150	106,7 см	24,5 см	24,5 см
LRE-2225	152,4 см	30,48 см	35,56 см
LRE-2250	152,4 см	30,48 см	35,56 см
LRE-2300	152,4 см	30,48 см	35,56 см
LRE-2400	152,4 см	30,48 см	35,56 см
LRE-3030	53,97 см	19,05 см	7,62 см
LRE-3050	81,28 см	34,29 см	15,24 см
LRE-3060	81,28 см	34,29 см	15,24 см
LRE-3075	106,7 см	38,1 см	24,5 см
LRE-3100	106,7 см	38,1 см	24,5 см
LRE-3150	106,7 см	38,1 см	24,5 см
LRE-3225	-	-	-
LRE-3250	-	-	-
LRE-3300	-	-	-
LRE-3400	-	-	-
LRE-4030	53,97 см	25,4 см	7,62 см
LRE-4050	81,28 см	45,72 см	15,24 см
LRE-4060	81,28 см	45,72 см	15,24 см
LRE-4075	106,7 см	50,8 см	24,5 см
LRE-4100	106,7 см	50,8 см	24,5 см
LRE-4150	106,7 см	50,8 см	24,5 см
LRE-4225	152,4 см	60,96 см	25,4 см
LRE-4250	152,4 см	60,96 см	25,4 см
LRE-4300	152,4 см	60,96 см	25,4 см
LRE-4400	152,4 см	60,96 см	25,4 см
LRE-2030-4	53,97 см	12,7 см	7,62 см
LRE-2050-4	111,76 см	35,56 см	15,24 см
LRE-2060-4	111,76 см	35,56 см	15,24 см
LRE-2075-4	111,76 см	35,56 см	15,24 см
LRE-2100-4	-	-	-
LRE-2150-4	-	-	-
LRE-2225-4	152,4 см	30,48 см	35,56 см
LRE-2250-4	152,4 см	30,48 см	35,56 см
LRE-2300-4	-	-	-
LRE-2400-4	-	-	-
LRE-3030-4	53,98 см	19,05 см	7,62 см
LRE-3050-4	-	-	-
LRE-3060-4	111,76 см	53,34 см	15,24 см
LRE-3075-4	-	-	-
LRE-3100-4	-	-	-
LRE-3150-4	-	-	-
LRE-3225-4	-	-	-
LRE-3250-4	-	-	-
LRE-3300-4	-	-	-
LRE-3400-4	-	-	-
LRE-4030-4	53,98 см	25,4 см	7,62 см
LRE-4050-4	111,76 см	71,12 см	15,24 см
LRE-4060-4	111,76 см	71,12 см	15,24 см
LRE-4075-4	111,76 см	71,12 см	15,24 см
LRE-4100-4	111,76 см	71,12 см	15,24 см
LRE-4150-4	111,76 см	71,12 см	15,24 см
LRE-4225-4	-	-	-
LRE-4250-4	-	-	-
LRE-4300-4	-	-	-
LRE-4400-4	-	-	-
