Однопроводные однофазные фильтры LRX

Модели однопроводных LRX фильтров

• Модель LRX-1005.

• Модель LRX-1010.

• Модель LRX-1030.

• Модель LRX-1050.

• Модель LRX-1060.

• Модель LRX-1110.

• Модель LRX-1150.

• Модель LRX-1200.

• Модель LRX-1225.

• Модель LRX-1250.

• Модель LRX-1300.

• Модель LRX-1400.

Производство: ETS-Lindgren.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание однопроводных фильтров LRX

Однопроводные фильтры LRX представляют собой однофазовые фильтры из серии Power Line производства ETS-Lindgren.

Эти фильтры имеют индивидуальные требования к установке в зависимости от конфигурации.

Тип конфигурации 2 (S2) разработан для прямой установки однопроводного фильтра снаружи экранированной комнаты, в то время как тип 3 (S3) разработан для установки фильтра внутри экранированной панели.

Конфигурация S3 используется для установки фильтров LPRX и LFPRX.

Характеристики однопроводных фильтров LRX

Электрические характеристики

Модель фильтра LRX	Вносимое затухание	Номинальный ток
LRX-1005	100 дБ, 14 кГц - 40 ГГц	5 А
LRX-1010	100 дБ, 14 кГц - 40 ГГц	10 А
LRX-1030	100 дБ, 14 кГц - 40 ГГц	30 А
LRX-1050	100 дБ, 14 кГц - 40 ГГц	50 А
LRX-1060	100 дБ, 14 кГц - 40 ГГц	60 А
LRX-1110	100 дБ, 14 кГц - 40 ГГц	100 А
LRX-1150	100 дБ, 14 кГц - 40 ГГц	150 А
LRX-1200	100 дБ, 14 кГц - 40 ГГц	200 А
LRX-1225	100 дБ, 14 кГц - 40 ГГц	225 А
LRX-1250	100 дБ, 14 кГц - 40 ГГц	250 А
LRX-1300*	100 дБ, 14 кГц - 40 ГГц	300 А
LRX-1400	100 дБ, 14 кГц - 40 ГГц	400 А

Примечание.

Для монтажа фильтры можно заказать с дополнительным набором «PEN».

* - Not UL Listed.

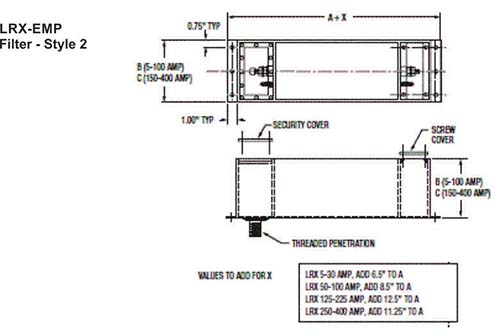

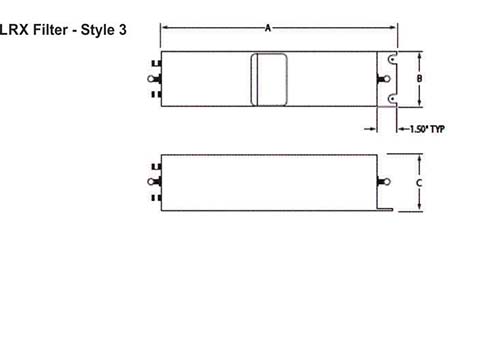

Конфигурации фильтров

Физические характеристики

Модель фильтра LRX	Высота корпуса ("A")	Ширина корпуса ("B")	Глубина корпуса ("C")	Приблизительный вес
LRX-1005	​64,8 см	11,4 см	11,4 см	8,1 кг
LRX-1010	​64,8 см	11,4 см	11,4 см	8,1 кг
LRX-1030	​64,8 см	11,4 см	11,4 см	10,4 кг
LRX-1050	​85,1 см	15,2 см	17,8 см	18,1 кг
LRX-1060	​85,1 см	15,2 см	17,8 см	18,1 кг
LRX-1110	​85,1 см	15,2 см	17,8 см	20,4 кг
LRX-1150	95,3 см	20,3 см	25,4 см	40,8 кг
LRX-1200	95,3 см	20,3 см	25,4 см	45,4 кг
LRX-1225	95,3 см	20,3 см	25,4 см	45,4 кг
LRX-1250	95,3 см	20,3 см	25,4 см	45,4 кг
LRX-1300*	103,6 см	20,3 см	30,5 см	52,2 кг
LRX-1400*	103,6 см	20,3 см	30,5 см	54,4 кг

Примечание.

Для монтажа фильтры можно заказать с дополнительным набором «PEN».

* - Not UL Listed.

Однопроводные фильтры LRX серии Power Line эффективны для защиты линий питания в экранированных камерах, комнатах и др. испытательных сооружений.
