Фильтры ЭМ пульсаций HEMP (Non-TEMPEST)

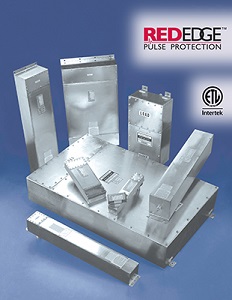

Модели фильтров HEMP (Non-Tempest)

• HEMP-2010;

• HEMP-2030, -3030, -4030;

• HEMP-2060, -3060, -4060;

• HEMP-2100, -3100, -4100;

• HEMP-3250, -4250;

• HEMP-3X400, -4X400;

• HEMP-3X600, -4X600;

• HEMP-3X800, -4X800;

• HEMP-3X1200, -4X1200.

Производство: ETS-Lindgren.

Особенности фильтров пульсаций

• Защита от EMP: IEMI, HEMP.

• Широкий выбор параметров тока: 10 А – 1200 А.

• Отвечает и превосходит требования:

- MIL-STD-188-125, HCI, п. 1 & 2 Point-of-Entry.

• Превосходные характеристики для non-TEMPEST.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание фильтров HEMP (Non-TEMPEST)

Фильтры HEMP с технологией Red Edge защищают от ЭМ пульсаций, а также от повреждения электронного оборудования и от потерь данных.

Данные фильтры пульсаций HEMP (Non-TEMPEST) соответствуют (и даже превышают) промышленные и военные стандарты.

Такие пульсации могут возникнуть в результате неожиданного ЭМ импульса (EMP) и ЭМ помех (IEMI).

Фильтры обеспечивают многоступенчатость от перенапряжения и защищают от EMI/ RFI.

ETS-Lindgren является эксклюзивным производителем фильтров пульсаций, которые соответствуют MIL-STD-188-125.

Защита от пульсаций

Технология Red Edge позволяет создание РЧ фильтров пульсаций, которые отвечают требованиям, которые необходимы в промышленных и военных отраслях.

Защита от EMP

Фильтры пульсаций с индуктивной цепью и ESA преобразует импульсы EMP в низкие токи, защищая оборудование.

Небольшие потери производительности соответствуют MIL-STD-188-125 (п. 1 & 2).

Фильтры пульсаций HEMP (Non-TEMPEST) обеспечивают затухание в 80 дБ диапазонов 10 МГц – 1 ГГц и 1 ГГц – 20 ГГц в симметричном и несимметричном режиме соответственно (для MIL-STD-220).

Высокочастотная конструкция

Отличные частотные характеристики достигаются за счет высокочастотной проходной емкости конструкции.

В фильтрах используются индукторы для малых потерь и низких температур, что продлевает их срок службы.

Срок службы фильтров пульсаций можно увеличить при использовании самовосстанавливающихся конденсаторов.

Соответствие (или лучше) стандартам

• Defense Standard 59-188 (п. 1 & 2);

• MIL-STD-188-125 (п. 1 & 2);

• MIL-STD-220;

• MIL-STD-F15733;

• UL1283 5th ed.;

• IEC 60939;

• CSA C22, 2 No. 8 (R2008);

• LVD (2066/95/EC).

Проводимые испытания

• UL1283, by Intertek ETL.

• MIL-STD-188-125 by Little Mountain Test Facility, Ogden, Hill AFB, UT.

Результаты испытаний

• Затухание при симметричном и асимметричном режимах:

- 80 дБ, 10 МГц – 1 ГГц;

- 100 дБ, 1 ГГц – 20 ГГц.

• Подавление импульсов MIL-STD-188-125:

- инжекционный ток (E), форма волны 20/500 нс.

• Подавление импульсов MIL-STD-188-125:

- импульс инжекционного тока (E2), форма волны 1,5/3000 нс.

• Для защиты CSA C22 и UL 1283, 2 No. 8 by Intertek ETL.

Диаграмма фильтров HEMP (Non-Tempest)

Диаграмма фильтров пульсаций HEMP Non-TEMPEST

Характеристики фильтров пульсации HEMP non-Tempest

Электрические характеристики

Модель фильтра	Сила тока	Ток КЗ	Напряжение Max	Амплитуда вх. импульса	Требования к амплитуде	Типичный отклик фильтра
HEMP-2010	10 А	5 кА	277/480 В	2500 А, 250 А	<10 А	Отсутсвие повреждения или снижение производительности
HEMP-2030	30 А	25 кА	277/480 В	2500 А, 250 А	<10 А	Отсутсвие повреждения или снижение производительности
HEMP-3030	30 А	25 кА	277/480 В	2500 А, 250 А	<10 А	Отсутсвие повреждения или снижение производительности
HEMP-4030	30 А	25 кА	277/480 В	2500 А, 250 А	<10 А	Отсутсвие повреждения или снижение производительности
HEMP-2060	60 А	25 кА	277/480 В	2500 А, 250 А	<10 А	Отсутсвие повреждения или снижение производительности
HEMP-3060	60 А	25 кА	277/480 В	2500 А, 250 А	<10 А	Отсутсвие повреждения или снижение производительности
HEMP-4060	60 А	25 кА	277/480 В	2500 А, 250 А	<10 А	Отсутсвие повреждения или снижение производительности
HEMP-2100	100 А	25 кА	277/480 В	2500 А, 250 А	<10 А	Отсутсвие повреждения или снижение производительности
HEMP-3100	100 А	25 кА	277/480 В	2500 А, 250 А	<10 А	Отсутсвие повреждения или снижение производительности
HEMP-4100	100 А	25 кА	277/480 В	2500 А, 250 А	<10 А	Отсутсвие повреждения или снижение производительности
HEMP-3250	250 А	25 кА	277/480 В	2500 А, 250 А	<10 А	Отсутсвие повреждения или снижение производительности
HEMP-4250	250 А	25 кА	277/480 В	2500 А, 250 А	<10 А	Отсутсвие повреждения или снижение производительности
HEMP-3X400	400 А	50 кА	277/480 В	2500 А, 250 А	<10 А	Отсутсвие повреждения или снижение производительности
HEMP-4X400	400 А	50 кА	277/480 В	2500 А, 250 А	<10 А	Отсутсвие повреждения или снижение производительности
HEMP-3X600	600 А	125 кА	277/480 В	2500 А, 250 А	<10 А	Отсутсвие повреждения или снижение производительности
HEMP-4X600	600 А	125 кА	277/480 В	2500 А, 250 А	<10 А	Отсутсвие повреждения или снижение производительности
HEMP-3X800	800 А	125 кА	277/480 В	2500 А, 250 А	<10 А	Отсутсвие повреждения или снижение производительности
HEMP-4X800	800 А	125 кА	277/480 В	2500 А, 250 А	<10 А	Отсутсвие повреждения или снижение производительности
HEMP-3X1200	1200 А	150 кА	277/480 В	2500 А, 250 А	<10 А	Отсутсвие повреждения или снижение производительности
HEMP-4X1200	1200 А	150 кА	277/480 В	2500 А, 250 А	<10 А	Отсутсвие повреждения или снижение производительности

Физические характеристики

Модель фильтра	Провода	Настенное крепление	Напольное крепление	Номинал. размеры (В х Ш х Г)
HEMP-2010	2	Да	Нет	43 см x 10 см x 8 см
HEMP-2030	2	Да	Нет	51 см x 13 см x 9 см
HEMP-3030	3	Да	Нет	53 см x 25 см x 9 см
HEMP-4030	4	Да	Нет	53 см x 25 см x 9 см
HEMP-2060	2	Да	Нет	107 см x 25 см x 25 см
HEMP-3060	3	Да	Нет	107 см x 51 см x 25 см
HEMP-4060	4	Да	Нет	107 см x 51 см x 25 см
HEMP-2100	2	Да	Нет	107 см x 25 см x 25 см
HEMP-3100	3	Да	Нет	107 см x 51 см x 25 см
HEMP-4100	4	Да	Нет	107 см x 51 см x 25 см
HEMP-3250	3	Да	Нет	152 см x 61 см x 25 см
HEMP-4250	4	Да	Нет	152 см x 61 см x 25 см
HEMP-3X400	3	Да	Да	173 см x 86 см x 30 см
HEMP-4X400	4	Да	Да	173 см x 86 см x 30 см
HEMP-3X600	3	Да	Да	224 см x 114 см x 46 см
HEMP-4X600	4	Да	Да	224 см x 114 см x 46 см
HEMP-3X800	3	Да	Да	224 см x 114 см x 46 см
HEMP-4X800	4	Да	Да	224 см x 114 см x 46 см
HEMP-3X1200	3	Да	Да	257 см x 135 см x 61 см
HEMP-4X1200	4	Да	Да	257 см x 135 см x 61 см
