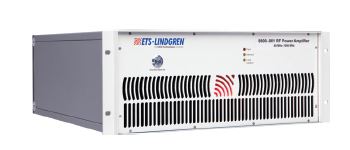

Усилитель мощности РЧ 8000-001
Особенности усилителя 8000-001
• 10 В/м, IEC/EN 61000-4-3.
• Надежная конструкция (GaAs технология).
• Высокая эффективность и производительность.
• Защитная блокировка (безопасность).
• Производство: ETS-Lindgren.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание усилителя мощности 8000-001
Модель 8000-001 представляет собой высокопроизводительный усилитель мощности РЧ-сигнала (175 Вт), предназначенный в основном для ЭМС испытаний согласно требованиям EN/IEC 61000-4-3 (10 В/м).
Технология РЧ усилителя модели 8000-001, созданная на базе GaAs, позволила значительно увеличить линейность, а также эффективность по сравнению с кремниевыми усилителями.
Усилитель 8000-001 ETS-Lindgren отличается от других приборов в своем классе высокой производительностью и надежной конструкцией.
Модель усилителя РЧ сигналов ETS-Lindgren 8000-001 имеет довольно низкий коэффициент искажений.
Характеристики усилителя 8000-001
Электрические параметры
• Диапазон частот: 80 МГц – 1 ГГц.
• Усиление: ± 2 дБ.
• КСВН вх. макс.: 2:1.
• Мощность на выходе: 175 Вт.
• Гармоники (макс): - 20 дБс.
• Сопротивление выходное: 50 Ом.
• Питание: 100 - 250 В (ток переменный), однофазное.
• Сетевое питание: 50/60 Гц.
• Питающая линия: < 1 кВА.
Механические параметры
• Интерфейс: GPIB.
• Коннектор РЧ: N-типа.
Физические параметры
• Размеры усилителя: 19” (4U корпус), глубина 55 см.
• Масса усилителя составляет: 23 кг.
• Тип корпуса (стандарт): стойка крепежная с задней панелью для разъемов.
• Тип корпуса (опционально): стойка стендовая с передней панелью для разъемов.

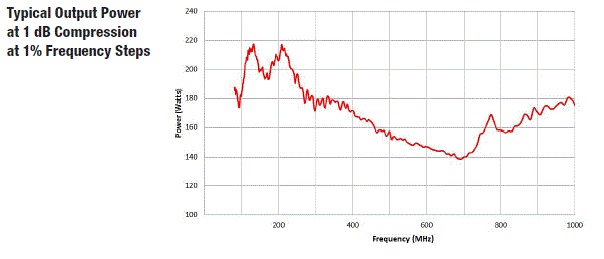

Техническая диаграмма 8000-001
