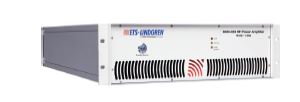

Усилитель мощности РЧ 8000-023



РЧ усилитель мощности 8000-023

Особенности усилителя 8000-023


• 20 В/м, IEC/EN 61000-4-20.

• Идеально подходит для тестирований с GTEM.

• Повышенная прочность GaAs конструкции.

• Превосходная эффективность и производительность.

• Имеется защитная блокировка для безопасности.

• Производство: ETS-Lindgren.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание усилителя мощности 8000-023


Модель 8000-023 представляет собой РЧ усилитель мощности (на выходе 45 Вт), служащий преимущественно для ЭМС и поддерживающий требования IEC/EN 61000-4-20.

Усилитель 8000-023 используется с камерами GTEM до 20 В/м.

Использование в модели усилителя 8000-023 технологии GaAs обеспечивает высокую линейность, сверхнадежную конструкцию, гораздо большую эффективность относительно усилителей кремниевых.

Усилитель мощности ETS-Lindgren 8000-023 устойчив к 100% соответствию показателей и имеет минимальные искажения.


Характеристики усилителя 8000-023


Электрические параметры


• Диапазон част: 10 кГц – 1 ГГц.

• Мощность выходная (номинальная): 45 Вт.

• Усиление (вариационное): + 3 дБ max.

• Гармоники: - 20 дБс max.

• Сопротивление (импеданс) на выходе: 50 Ом.

• Входной коэффициент КСВН: 2:1 max.

• Питание (ток переменный): однофазное, 100-250 В.

• Линия питания: менее 300 ВА.

• Питание (частоты): 50/60 Гц.


Механические параметры


• Удаленный интерфейс: GPIB.

• РЧ разъемы типа: N.


Физические параметры


• Габариты: 19”, 3U корпус, глубина 440 мм.

• Вес усилителя 8000-023 составляет: 13 кг.

• Корпус (стандартный): стойка крепежная с панелью задней для разъемов.

• Корпус (опционально): стойка стендовая с панелью передней для разъемов.

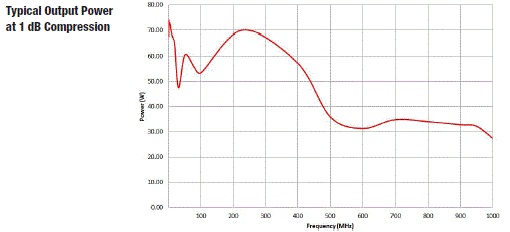

Диаграмма усилителя 8000-023


Typical Output Power 8000-023
