8000-027 - RF усилитель мощности

Усилитель мощности 8000-027


Особенности усилителя 8000-027


• EN/IEC 61000-4-6.

• Защитная блокировка.

• Отменная производительность.

• Высоконадежная MOSFET технология.

• Производство: ETS-Lindgren.


Цена по запросу, e-mail: info@ems-kamera.ru

Описание усилителя мощности модели 8000-027


Модель 8000-027 представляет собой RF усилитель мощности (110 Вт), который предназначен в 1-ю очередь для ЭМС тестирования согласно EN/МЭК 61000-4-6.

Применяемая в усилителе 8000-027 технология MOSFET, по сравнению с технологией «кремниевой», гарантирует более высокую линейность, стабильные характеристики.

RF усилитель мощности 8000-027 обладает пониженным уровнем шумов и искажений.


Параметры усилителя 8000-027


Параметры электрические


• Диапазон: 10 кГц – 100 МГц.

• Мощность вых. (номинал): 110 Вт.

• Вариационное усиление: +/- 2 дБ.

• Сопротивление на вых.: 50 Ом.

• Гармоники усилителя: - 20 дБс max.

• Входной КСВН, соотношение: 2:1 max.

• Питание AC: однофазное, 100В - 250В.

• Питание (частотный диапазон): 50/60 Гц.

• Линия электрической передачи: менее 500 ВА.


Параметры механические


• Соединители (РЧ): N-тип.

• Интерфейс 8000-027: GPIB.


Параметры физические


• Габариты усилителя: 19”, корпус 4U, глубина 19,7” (500 мм).

• Вес модели 8000-027 составляет: 20,0 кг (44,1 фунтов).

• Корпус (стандарт): стойка крепежная с разъемами на панели задней.

• Корпус (доп. опция): стойка стендовая с разъемами на панели передней.

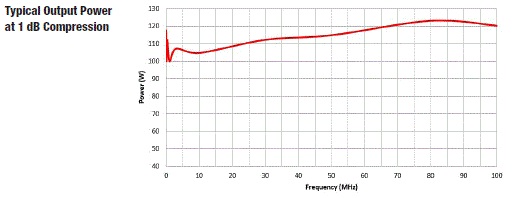

Диаграмма усилителя 8000-027


Typical Output Power 8000-027
