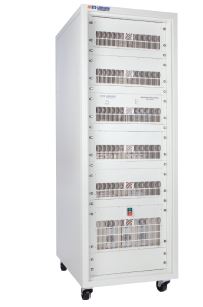

Усилитель мощности РЧ 8000-004

РЧ усилитель мощности 8000-004


Особенности усилителя 8000-004


• Применяется для автомобильного тестирования.

• 30 В/м, IEC/EN-61000-4-3 и 200 В/м, RS103.

• Прочная конструкция на базе GaAs технологии.

• Превосходная эффективность и производительность.

• Имеется защитная блокировка (для безопасности).

• Производство: ETS-Lindgren.


Описание усилителя мощности 8000-004


Модель 8000-004 представляет собой РЧ усилитель мощности (1 кВт), который преимущественно предназначен для военного и коммерческого применения, включающих соответствие требованиям 30 В/м, IEC/EN-61000-4-3 и 200 В/м, RS103.

Использование в модели усилителя 8000-004 технологии GaAs обеспечивает прибору высокую линейность, сверхнадежную конструкцию, гораздо большую эффективность, чем эффективность усилителей кремниевых.

Усилитель мощности ETS-Lindgren 8000-004 характеризуется низким уровнем искажений и полным соответствием функциональных показателей.


Цена по запросу, e-mail: info@ems-kamera.ru

Характеристики усилителя 8000-004


Электрические параметры


• Диапазон част: 80 МГц – 1 ГГц.

• Мощность выходная (номинальная): 1 кВт.

• Усиление (вариационное): + 3 дБ.

• Гармоники: - 20 дБс max.

• Сопротивление (импеданс) на выходе: 50 Ом.

• Входной коэффициент КСВН: 2:1 max.

• Питание (ток переменный): 3-х фазное.

• Питание (частота): 50/60 Гц.

• Линия питания: менее 6 кВА.


Механические параметры


• Удаленный интерфейс: GPIB.

• РЧ разъемы типа: N (вх), 7/16 (вых.).


Физические параметры


• Габариты: 19”, 34U стойка, глубина 800 мм.

• Усилитель 8000-004 имеет вес: 200 кг.

• Корпус (стандарт): шкаф (стойка) с панелью задней для разъемов.

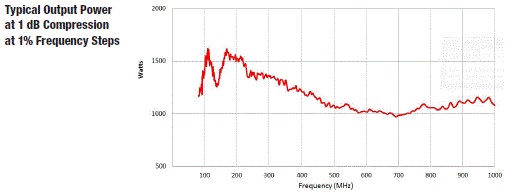

Диаграмма усилителя 8000-004


Typical Output Power 8000-004
