Усилитель мощности РЧ 8000-030
Особенности усилителя 8000-030
• 300 мА.
• ISO 11452-4.
• Подходит идеально для BCI тестирований.
• Надежная конструкция для ЭМС тестирований.
• Высокая стабильность/стойкость к соответствию.
• Производство: ETS-Lindgren.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание усилителя мощности 8000-030
Модель 8000-030 представляет собой РЧ усилитель мощности (260 Вт), служащий преимущественно для ЭМС тестирований и поддерживающий требования ISO 11452-4, а также DO-160 для ИСШ тестирований.
Усилитель 8000-030 имеет высокую линейность, сверхнадежную конструкцию и гораздо большую эффективность относительно усилителя кремниевого.
Усилитель мощности ETS-Lindgren 8000-025 устойчив к 100% соответствию показателей и имеет искажения очень низкого уровня.
Характеристики усилителя 8000-030
Электрические параметры
• Диапазон част: 10 кГц – 400 МГц.
• Мощность выходная (номинальная): 260 Вт.
• Усиление (вариационное): + 3 дБ max.
• Гармоники: - 20 дБс max.
• Сопротивление (импеданс) на выходе: 50 Ом.
• Входной коэффициент КСВН: 2:1 max.
• Питание (ток переменный): однофазное, 100-250 В.
• Линия питания: менее 2 кВА.
• Питание (частоты): 50/60 Гц.
Механические параметры
• Удаленный интерфейс: GPIB.
• РЧ разъемы типа: N.
Физические параметры
• Габариты: 19”, 6U корпус, глубина 440 мм.
• Вес усилителя 8000-030 составляет: 30 кг.
• Корпус (стандартный): стойка крепежная с панелью задней для разъемов.
• Корпус (опционально): стойка стендовая с панелью передней для разъемов.

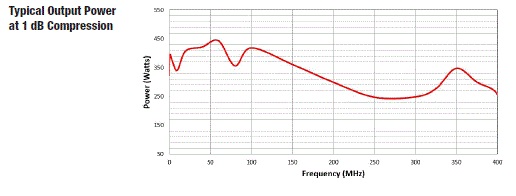

Диаграмма усилителя 8000-030
