8000-051 - RF усилитель мощности
Особенности усилителя 8000-051
• EN 61000-4-20 (18 В/м).
• Отличная производительность.
• Защитная блокировка усилителя.
• Высоконадежная GaAs технология.
• Идеально для тестов в GTEM камерах.
• Производство: ETS-Lindgren.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание усилителя мощности модели 8000-051
Модель усилителя ETS-Lindgren 8000-051 представляет собой RF усилитель мощности (25 Вт), предназначенный в 1-ю очередь для ЭМС тестирования согласно EN 61000-4-20.
Усилитель 8000-051 идеально подходит для тестирований в измерительных GTEM камерах: GTEM 5402, GTEM 5405, GTEM 5407, GTEM 5411.
Применяемая в усилителе 8000-051 технология «арсенида галия», по сравнению с технологией «кремниевой», гарантирует более высокую линейность, стабильные характеристики.
RF усилитель 8000-051 обладает пониженным уровнем шумов и искажений.
Параметры усилителя 8000-051
Параметры электрические
• Диапазон: 800 МГц – 3,1 ГГц.
• Мощность вых. (номинал): 25 Вт.
• Вариационное усиление: +/- 2 дБ.
• Сопротивление на вых.: 50 Ом.
• Гармоники усилителя: - 20 дБс max.
• Входной КСВН, соотношение: 2:1 max.
• Питание AC: однофазное, 100В - 250В.
• Питание (частотный диапазон): 50/60 Гц.
• Линия электрической передачи: менее 200 ВА.
Параметры механические
• Соединители (РЧ): N-тип.
• Интерфейс 8000-051: GPIB.
Параметры физические
• Габариты усилителя: 19”, корпус 3U, глубина 17,3” (440 мм).
• Вес модели 8000-051 составляет: 14,0 кг (30,9 фунтов).
• Корпус (стандарт): стойка крепежная с разъемами на панели задней.
• Корпус (доп. опция): стойка стендовая с разъемами на панели передней.

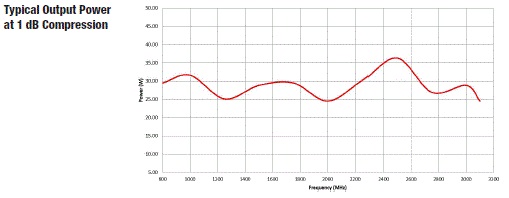

Диаграмма усилителя 8000-051
