8000-041 - RF усилитель мощности

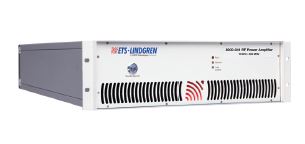

Усилитель мощности 8000-041

Особенности усилителя 8000-041

• EN/IEC 61000-4-6 (3V).

• Отличная производительность.

• Защитная блокировка усилителя.

• Высоконадежная GaAs технология.

• Производство: ETS-Lindgren.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание усилителя мощности модели 8000-041

Модель усилителя ETS-Lindgren 8000-041 представляет собой RF усилитель мощности, предназначенный в 1-ю очередь для ЭМС тестирования, где используются тестовые камеры, измерительные антенны и пр.

Применяемая в усилителе 8000-041 технология MOSFET, по сравнению с технологией «кремниевой», гарантирует более высокую линейность, стабильные характеристики.

RF усилитель мощности 8000-041 обладает пониженным уровнем шумов и искажений.

Параметры усилителя 8000-041

Параметры электрические

• Диапазон: 10 кГц – 400 МГц.

• Мощность вых. (номинал): 30 Вт.

• Вариационное усиление: +/- 2 дБ.

• Сопротивление на вых.: 50 Ом.

• Гармоники усилителя: - 20 дБс max.

• Входной КСВН, соотношение: 2:1 max.

• Питание AC: однофазное, 85 - 264 В.

• Питание (частотный диапазон): 47/63 Гц.

• Линия электрической передачи: менее 140 ВА.

Параметры механические

• Соединители (РЧ): N (f).

• Интерфейс 8000-041: GPIB.

Параметры физические

• Габариты усилителя: 19”, корпус 3U, глубина 17,3” (440 мм).

• Вес модели 8000-041 составляет: 12,0 кг (25,5 фунтов).

• Корпус (стандарт): стойка крепежная с разъемами на панели задней.

• Корпус (доп. опция): стойка стендовая с разъемами на панели передней.

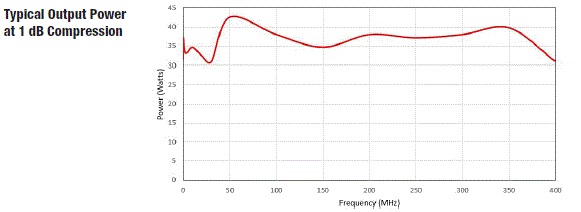

Диаграмма усилителя 8000-041

Typical Output Power 8000-041
