Усилитель мощности РЧ 8000-038

РЧ усилитель мощности 8000-038


Особенности усилителя 8000-038


• Повышенная прочность GaAs конструкции.

• Превосходная эффективность и производительность.

• Имеется защитная блокировка для безопасности.

• Производство: ETS-Lindgren.


Цена по запросу, e-mail: info@ems-kamera.ru

Описание усилителя мощности 8000-038


Модель 8000-038 представляет собой РЧ усилитель мощности (200 Вт), служащий преимущественно для ЭМС тестирований беспроводных средств связи, средств автомобильной и коммерческой промышленности.

Использование в модели усилителя 8000-038 технологии GaAs обеспечивает высокую линейность, сверхнадежную конструкцию, гораздо большую эффективность относительно усилителей кремниевых.

Усилитель мощности ETS-Lindgren 8000-038 устойчив к 100% соответствию показателей и имеет минимальные искажения.


Характеристики усилителя 8000-038


Электрические параметры


• Диапазон част: 700 МГц – 2 ГГц.

• Мощность выходная (номинальная): 200 Вт.

• Усиление (вариационное): + 2 дБ max.

• Гармоники: > - 12 дБс max.

• Сопротивление (импеданс) на выходе: 50 Ом.

• Входной коэффициент КСВН: 2:1 max.

• Питание (ток переменный): 100 - 250 В, однофазное.

• Линия питания: менее 1,5 кВА.

• Питание (частоты): 50/60 Гц.


Механические параметры


• Удаленный интерфейс: GPIB.

• РЧ разъемы типа:

- RF In: Type N Female;

- RF Out: 7/16" Female;

- Sample Port SMA Female.


Физические параметры


• Габариты: 19”, 4U корпус, глубина 550 мм.

• Вес усилителя 8000-038 составляет: 18,8 кг.

• Корпус (стандартный): стойка крепежная с панелью задней для разъемов.

• Корпус (опционально): стойка стендовая с панелью передней для разъемов.

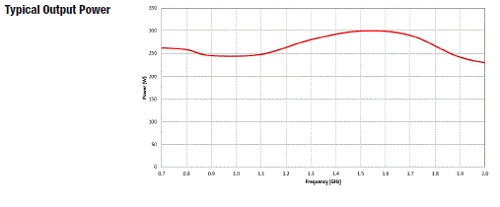

Диаграмма усилителя 8000-038


Typical Output Power 8000-038
