Усилитель мощности РЧ 8000-050
Особенности усилителя 8000-050
• 10 В/м, EN 61000-4-20.
• Идеально подходит для тестирований с GTEM.
• Повышенная прочность GaAs конструкции.
• Превосходная эффективность и производительность.
• Имеется защитная блокировка для безопасности.
• Производство: ETS-Lindgren.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание усилителя мощности 8000-050
Модель 8000-050 представляет собой РЧ усилитель мощности (12 Вт), служащий преимущественно для ЭМС и поддерживающий требования (10 В/м) EN 61000-4-20.
Усилитель 8000-050 используется с камерами GTEM до 10 В/м.
Использование в модели усилителя 8000-050 технологии GaAs обеспечивает высокую линейность, сверхнадежную конструкцию, гораздо большую эффективность относительно усилителей кремниевых.
Усилитель мощности ETS-Lindgren 8000-050 устойчив к 100% соответствию показателей и имеет минимальные искажения.
Характеристики усилителя 8000-050
Электрические параметры
• Диапазон част: 800 МГц – 3,1 ГГц.
• Мощность выходная (номинальная): 12 Вт.
• Усиление (вариационное): + 2.5 дБ.
• Гармоники: - 20 дБс max.
• Сопротивление (импеданс) на выходе: 50 Ом.
• Входной коэффициент КСВН: 2:1 max.
• Питание (ток переменный): однофазное, 100-250 В.
• Линия питания: менее 150 ВА.
• Питание (частоты): 50/60 Гц.
Механические параметры
• Удаленный интерфейс: GPIB.
• РЧ разъемы типа: N.
Физические параметры
• Габариты: 19”, 3U корпус, глубина 440 мм.
• Вес усилителя 8000-050 составляет: 7 кг.
• Корпус (стандартный): стойка крепежная с панелью задней для разъемов.
• Корпус (опционально): стойка стендовая с панелью передней для разъемов.

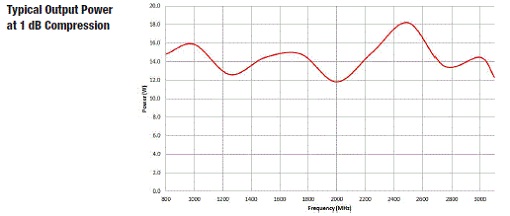

Диаграмма усилителя 8000-050
