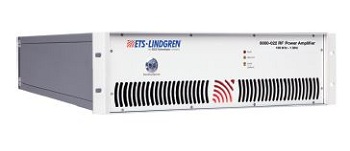

Усилитель мощности РЧ 8000-022
Особенности усилителя 8000-022
• 10 В/м, IEC/EN 61000-4-20.
• Идеально подходит для тестирований с GTEM.
• Повышенная прочность GaAs конструкции.
• Превосходная эффективность и производительность.
• Имеется защитная блокировка для безопасности.
• Производство: ETS-Lindgren.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание усилителя мощности 8000-022
Модель 8000-022 представляет собой РЧ усилитель мощности (на выходе 18 Вт), служащий преимущественно для ЭМС и поддерживающий требования IEC/EN 61000-4-20.
Усилитель 8000-022 используется с камерами GTEM до 10 В/м.
Использование в модели усилителя 8000-022 технологии GaAs обеспечивает высокую линейность, сверхнадежную конструкцию, гораздо большую эффективность относительно усилителей кремниевых.
Усилитель мощности ETS-Lindgren 8000-022 устойчив к 100% соответствию показателей и имеет минимальные искажения.
Характеристики усилителя 8000-022
Электрические параметры
• Диапазон част: 100 кГц – 1 ГГц.
• Мощность выходная (номинальная): 18 В.т
• Усиление (вариационное): + 3 дБ.
• Гармоники: - 20 дБс max.
• Сопротивление (импеданс) на выходе: 50 Ом.
• Входной коэффициент КСВН: 2:1 max.
• Питание (ток переменный): однофазное, 100-250 В.
• Линия питания: менее 3 кВА.
• Питание (частоты): 50/60 Гц.
Механические параметры
• Удаленный интерфейс: GPIB.
• РЧ разъемы типа: N.
Физические параметры
• Габариты: 19”, 3U корпус, глубина 440 мм.
• Вес усилителя 8000-022 составляет: 9 кг.
• Корпус (стандартный): стойка крепежная с панелью задней для разъемов.
• Корпус (опционально): стойка стендовая с панелью передней для разъемов.

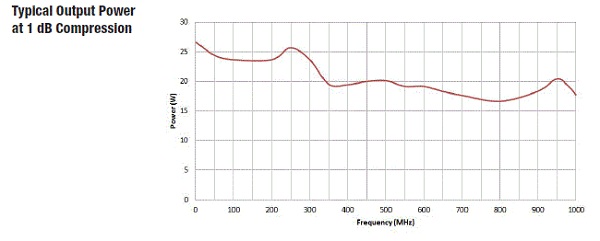

Диаграмма усилителя 8000-022
Усилители мощности ETS-Lindgren серии 8000
• Усилитель мощности 8000-001 (175 Вт, 80 МГц - 1 ГГц).
• Усилитель мощности 8000-002 (275 Вт, 80 МГц - 1 ГГц).
• Усилитель мощности 8000-003 (500 Вт, 80 МГц - 1 ГГц).
• Усилитель мощности 8000-004 (1 кВт, 80 МГц - 1 ГГц).
• Усилитель мощности 8000-005 (2 кВт, 200 МГц - 1 ГГц).
• Усилитель мощности 8000-020 (80 Вт, 100 кГц - 230 МГц).
• Усилитель мощности 8000-021 (800 Вт, 10 кГц - 250 МГц).
• Усилитель мощности 8000-023 (45 Вт, 10 кГц - 1 ГГц).
• Усилитель мощности 8000-024 (70 Вт, 10 МГц - 1 ГГц).
• Усилитель мощности 8000-025 (100 Вт, 1 МГц - 400 МГц).
• Усилитель мощности 8000-026 (2,5/1,9 кВт, 10 кГц - 250 МГц).
• Усилитель мощности 8000-027 (110 Вт, 10 кГц - 100 МГц).
• Усилитель мощности 8000-028 (400 Вт, 10 кГц - 100 МГц).
• Усилитель мощности 8000-030 (260 Вт, 10 кГц - 400 МГц).
• Усилитель мощности 8000-032 (120 Вт, 10 кГц - 250 МГц).
• Усилитель мощности 8000-033 (150 Вт, 10 кГц - 400 МГц).
• Усилитель мощности 8000-034 (100 Вт, 80 МГц - 1 ГГц).
• Усилитель мощности 8000-035 (35 Вт, 1 МГц - 1 ГГц).
• Усилитель мощности 8000-037 (150 Вт, 10 кГц - 400 МГц).
• Усилитель мощности 8000-038 (200 Вт, 700 МГц - 2 ГГц).
• Усилитель мощности 8000-041 (30 Вт, 10 кГц - 400 МГц).
• Усилитель мощности 8000-050 (12 Вт, 800 МГц - 3,1 ГГц).
• Усилитель мощности 8000-051 (25 Вт, 800 МГц - 3,1 ГГц).
• Усилитель мощности 8000-052 (45 Вт, 800 МГц - 3,1 ГГц).
• Усилитель мощности 8000-053 (90 Вт, 800 МГц - 3,1 ГГц).
• Усилитель мощности 8000-054 (180 Вт, 800 МГц - 3,1 ГГц).
• Усилитель мощности 8000-055 (250 Вт, 800 МГц - 3,1 ГГц).
• Усилитель мощности 8000-056 (450 Вт, 800 МГц - 3,1 ГГц).
• Усилитель мощности 8000-022 (18 Вт, 100 кГц - 1 ГГц).
