8000-037 - RF усилитель мощности

Усилитель мощности 8000-037

Особенности усилителя 8000-037

• ISO 11452-4 (200 мА).

• Отличная производительность.

• Защитная блокировка усилителя.

• Высоконадежная GaAs технология.

• Производство: ETS-Lindgren.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание усилителя мощности модели 8000-037

Модель усилителя ETS-Lindgren 8000-037 представляет собой RF усилитель мощности (150 Вт), предназначенный в 1-ю очередь для ЭМС тестирования, где используются измерительные антенны и тестовые камеры.

Применяемая в усилителе 8000-037 технология GaAs «арсенид галия», по сравнению с технологией «кремниевой», гарантирует более высокую линейность, стабильные характеристики.

RF усилитель мощности 8000-037 обладает пониженным уровнем шумов и искажений.

Параметры усилителя 8000-037

Параметры электрические

• Диапазон: 10 кГц – 400 МГц.

• Мощность вых. (номинал): 150 Вт.

• Вариационное усиление: +/- 2 дБ.

• Сопротивление на вых.: 50 Ом.

• Гармоники усилителя: - 20 дБс max.

• Входной КСВН, соотношение: 2:1 max.

• Питание AC: однофазное, 100В - 250В.

• Питание (частотный диапазон): 50/60 Гц.

• Линия электрической передачи: менее 1 кВА.

Параметры механические

• Соединители (РЧ): N-тип.

• Интерфейс 8000-037: GPIB.

Параметры физические

• Габариты усилителя: 19”, корпус 4U, глубина 19,7” (550 мм).

• Вес модели 8000-020 составляет: 18,0 кг (69,7 фунтов).

• Корпус (стандарт): стойка крепежная с разъемами на панели задней.

• Корпус (доп. опция): стойка стендовая с разъемами на панели передней.

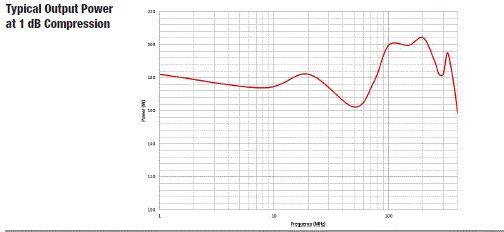

Диаграмма усилителя 8000-037

Typical Output Power 8000-037

Усилители мощности ETS-Lindgren серии 8000

• Усилитель мощности 8000-001 (175 Вт, 80 МГц - 1 ГГц).

• Усилитель мощности 8000-002 (275 Вт, 80 МГц - 1 ГГц).

• Усилитель мощности 8000-003 (500 Вт, 80 МГц - 1 ГГц).

• Усилитель мощности 8000-004 (1 кВт, 80 МГц - 1 ГГц).

• Усилитель мощности 8000-005 (2 кВт, 200 МГц - 1 ГГц).

• Усилитель мощности 8000-020 (80 Вт, 100 кГц - 230 МГц).

• Усилитель мощности 8000-021 (800 Вт, 10 кГц - 250 МГц).

• Усилитель мощности 8000-022 (18 Вт, 100 кГц - 1 ГГц).

• Усилитель мощности 8000-023 (45 Вт, 10 кГц - 1 ГГц).

• Усилитель мощности 8000-024 (70 Вт, 10 МГц - 1 ГГц).

• Усилитель мощности 8000-025 (100 Вт, 1 МГц - 400 МГц).

• Усилитель мощности 8000-026 (2,5/1,9 кВт, 10 кГц - 250 МГц).

• Усилитель мощности 8000-027 (110 Вт, 10 кГц - 100 МГц).

• Усилитель мощности 8000-028 (400 Вт, 10 кГц - 100 МГц).

• Усилитель мощности 8000-030 (260 Вт, 10 кГц - 400 МГц).

• Усилитель мощности 8000-032 (120 Вт, 10 кГц - 250 МГц).

• Усилитель мощности 8000-033 (150 Вт, 10 кГц - 400 МГц).

• Усилитель мощности 8000-034 (100 Вт, 80 МГц - 1 ГГц).

• Усилитель мощности 8000-035 (35 Вт, 1 МГц - 1 ГГц).

• Усилитель мощности 8000-038 (200 Вт, 700 МГц - 2 ГГц).

• Усилитель мощности 8000-041 (30 Вт, 10 кГц - 400 МГц).

• Усилитель мощности 8000-050 (12 Вт, 800 МГц - 3,1 ГГц).

• Усилитель мощности 8000-051 (25 Вт, 800 МГц - 3,1 ГГц).

• Усилитель мощности 8000-052 (45 Вт, 800 МГц - 3,1 ГГц).

• Усилитель мощности 8000-053 (90 Вт, 800 МГц - 3,1 ГГц).

• Усилитель мощности 8000-054 (180 Вт, 800 МГц - 3,1 ГГц).

• Усилитель мощности 8000-055 (250 Вт, 800 МГц - 3,1 ГГц).

• Усилитель мощности 8000-056 (450 Вт, 800 МГц - 3,1 ГГц).

• Усилитель мощности 8000-037 (150 Вт, 10 кГц - 400 МГц).
