Инжекционный пробник 95242-1 (2 МГц – 400 МГц)



Инжекционный пробник 95242-1

В НАСТОЯЩЕЕ ВРЕМЯ НЕ ВЫПУСКАЕТСЯ !


Особенности 95242-1


• Диапазон пробника: 2 – 400 МГц.

• Окно 95242-1 диаметром: 4 см (1.6”).

• Отличное тестирование стандартов.


Характеристики пробника 95242-1


Характеристики электрические


• Частота min: 2 МГц.

• Частота max: 400 МГц.

• Мощность max: 100 Вт.

Цена по запросу, e-mail: info@ems-kamera.ru

Характеристики физические


• Ширина датчика: 6 см.

• Диаметр окна пробника: 4 см.

• Диаметр общий: 10,2 см.

• Вес зондового датчика: 1,6 кг.


Описание инжекционного пробника модели 95242-1


Инжекционный пробник 95242-1 (ETS-Lindgren) имеет конструкцию, которая предусматривает инжекцию тока на обмотку (как и инжекционный пробник 95236-1).

Данная модель 95242-1 выполняет тестирования, которые выполнялись с помощью двух отдельных инжекционных датчиков тока.

За счет частотного диапазона (2 – 400 МГц) пробник 95242-1 нашел превосходное применение по измерению восприимчивости и определению соответствия ст.MIL-STD-461D и ст.MIL-STD-462D CS114.

Несмотря на относительно средний диаметр окна, инжекционный датчик тока 95242-1 достаточно функциональный.

Например, у пробника 95235-1 (ETS-Lindgren) диаметр окна составляет 2.625", а у пробника 95242-1 - 1.6". Однако модель 95242-1 по своим возможностям гораздо эффективнее.

Зондовый датчик 95235-1 имеет низкий показатель КСВ.

Достаточный диаметр окна 1.6" (4 см) позволяет использовать датчик 95235-1 для инжекции тока в большинстве типов сигнальных кабелей, а также силовых.

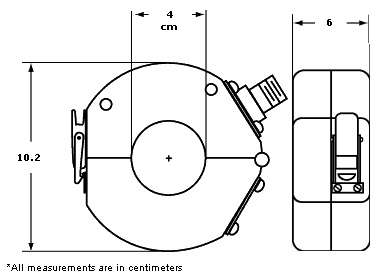

Схема пробника 95242-1


Модель пробника 95242-1

схема пробника 95242-1

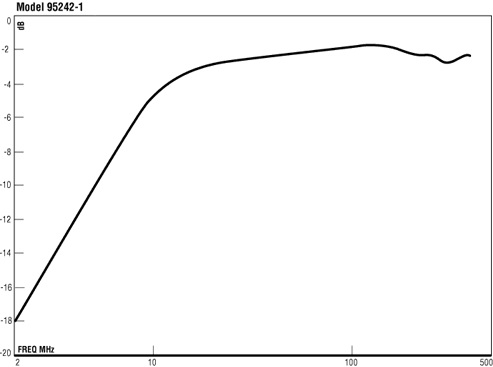

Техническая диаграмма пробника 95242-1


95242-1 Injection Probes Insertion Loss (Typical)

техническая диаграмма пробника 95242-1
